Структура оквира и структура рацк-а

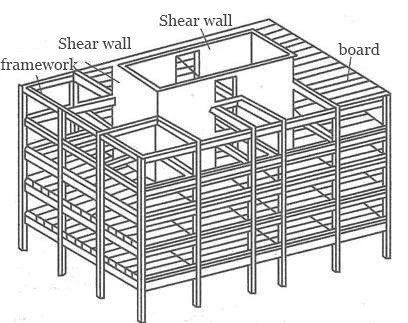

Структура оквира:
- Систем просторне структуре формиран повезивањем неколико равних оквира једни с другима преко везних греда. У овом систему, сваки раван оквир је основна носива конструкција. Може се поставити хоризонтално или вертикално дуж куће и има захтеве за отпорност на земљотрес. Може се распоредити у оба смера.
- Оквирне конструкције су једноспратне иливишеспратна зградангс састављене од темеља, стубова, греда и плоча, као и вишеспратнице састављене од оквира и посмичних зидова или оквира и цеви. Веза између њих је фиксна или чврсто повезана.
Рацк структура:
- Као што назив говори, распоређен је у редове и редове. Углавном се користи уједноспратне фабричке зграде. Састоји се од кровних носача, стубова и темеља који формирају хоризонтални раван носач. То је главни носиви систем фабричке зграде, а затим низ уздужних компоненти као што су кровни панели, кранске греде и ослонци. Повежите планарне полице да бисте формирали укупну просторну структуру.
- Регална конструкција је углавном једноспратна зграда, а везе између њених стубова и темеља, кровних решетки, греда и стубова конструктивно се називају шаркама, које се разликују од оквирних конструкција. Што се тиче конструкције, прва је углавном ливена конструкција, док је друга углавном префабриковане компоненте које се затим подижу и монтирају.
| Категорија | Структура оквира | Рацк Струцтуре |
| Метода повезивања греда-стуб | Чврста веза | Хинге Јоинт |
| Начин деловања | Пренос момента савијања, Бетон се лива на месту |
Не преноси момент савијања, обично заварени. Постоје и вијчани спојеви |
| Компонентна јединица | Темељ, стуб, греда, плоча | кровне решетке (или кровне греде), стубови и темељи. |
| Предност | Флексибилно коришћење простора и лако одвајање. | Распон може бити већи од 30 м. |
| Високе зграде могу користити само оквирне структуре. | Пренос силе у структури регала је јасан. Једноставна конструкција. Погодна конструкција. |
|
| Обим примене | вишеспратни, Високих зграда |
Једноспратна структура великог распона |
| Типична зграда | Висока стамбена зграда Разне високе зграде |
Биоскоп Индустријска складишта Хангар за авионе |
| Типичан дијаграм |
|
|
1. Карактеристике њих двоје су различите:
- Карактеристике структуре оквира:
Флексибилно одвајање простора, мала тежина и уштеда материјала. Предност има могућност флексибилног усклађивања распореда зграде, што је корисно за уређење грађевинских конструкција које захтевају већи простор.
Компоненте греда и стубова структуре оквира се лако стандардизују и финализују, што олакшава склапање интегралне структуре како би се скратио период изградње. Када се користи бетонски оквир од ливеног на лицу места, структурални интегритет и крутост су бољи, а добра сеизмичка отпорност се може постићи ако се дизајном добро рукује, а греде или стубови могу бити изливени у различите потребне облике попречног пресека.
- Карактеристике структуре регала:
Куће са системом конструкције низа имају ниску крутост, високо тежиште и морају да издрже динамичка оптерећења. Због тога је потребно поставити дијагоналне носаче између стубова и хоризонталне хоризонталне дијагоналне носаче на кровном делу, а на забатима са обе стране поставити стубове отпорне на ветар.
2. Прегледи ова два су различити:
- Преглед структуре оквира:
Оквирна конструкција је структура састављена од многих греда и стубова који носе целокупно оптерећење куће. У високим цивилним зградама и вишеспратним индустријским постројењима, носиви зидови од цигле више не могу да задовоље захтеве већих оптерећења, па се рамови често користе као носиве конструкције.
- Преглед структуре регала:
Структура решетке у низу се односи на просторну континуирану структуру формирану постављањем даске између два реда стубова на дну и кровне решетке на врху.
3. Употреба ова два је различита:
- Намена структуре оквира:
Структура рама може бити пројектована као статички одређен оквир са три шарке или суперстатички одређен оквир са две шарке или оквир без шарки.
Бетонске рамске конструкције се широко користе упребивалишта, школе ипословне зграде, а бетонске греде или плоче су такође преднапрегнуте по потреби за смештај већих распона.
Челичне конструкције оквира се често користе у јавним зградама великог распона,вишеспратна индустријска постројењаи неке зграде посебне намене, као што су позоришта,тржни центри, стадиони, железничке станице, изложбене хале, бродоградилишта,хангари за авионе, паркиралишта, лаке индустријске радионице итд.
- Намена структуре регала:
Углавном се користи уједноспратне фабричке зграде.
Кровне решетке, стубови и темељи чине попречни раван оквир, који је главни носиви систем фабричке зграде. Регали се затим повезују преко уздужних компоненти као што су кровни панели, кранске греде и ослонци како би се формирала укупна просторна структура.
